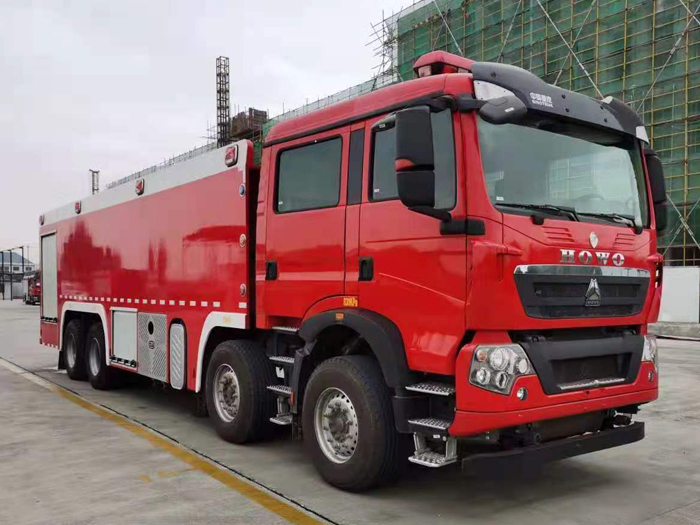

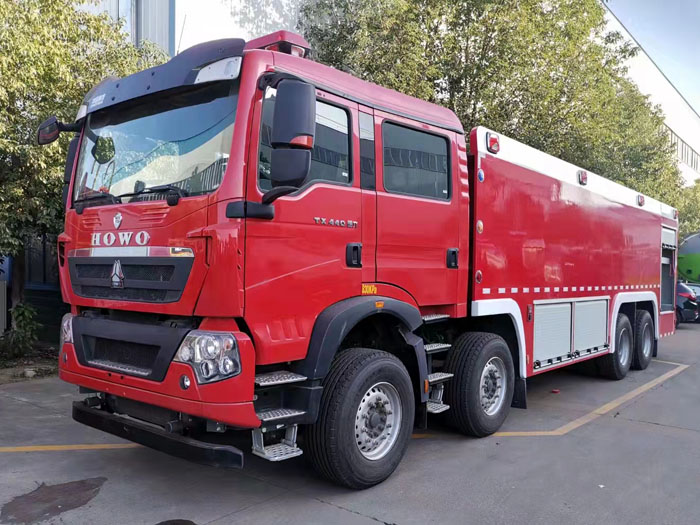

程力威牌CLW5430GXFPM250/HW型泡沫消防車

【整車技術參數】

產品商標

程力威牌

公告批次

357

產品名稱

程力威牌CLW5430GXFPM250/HW型泡沫消防車

總質量

42600

罐體容積(m3)

25.000

額定質量

25000

外形尺寸

11900 * 2550 * 3600 (mm)

整備質量

17450

貨廂尺寸

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

2

鞍座最大載質量

接近角/離去角(°)

19/11

前懸/后懸

1500/2450

軸荷

8600/8300/12850/12850

最高車速(km/h)

90

備注：

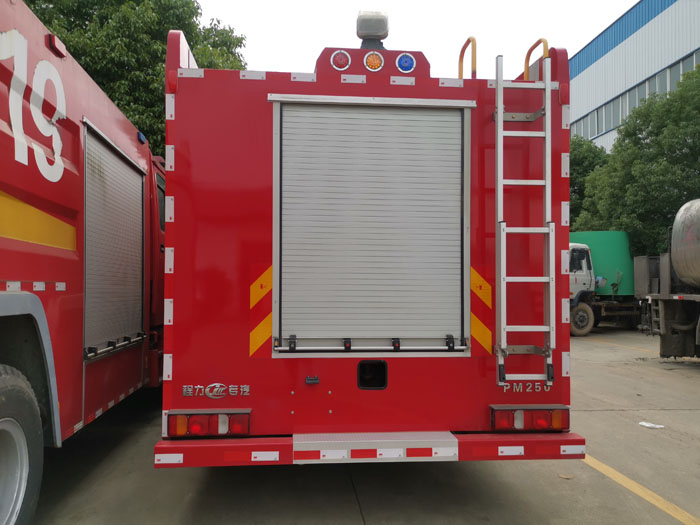

選裝后部帶拉梯架裝置。罐體總?cè)莘e為25.000立方米,水罐容積:21.000立方米,水罐尺寸:5750×2500×1530mm,泡沫液罐容積:4.000立方米,為異型罐,泡沫液罐前部尺寸:1170×1290×1530mm,泡沫液罐后部尺寸:490×2500×1530mm。整體式側防護結構,后防護裝置材料:Q235A,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:480mm,ABS生產企業為威伯科(上海)管理有限公司,型號為4460046300。主要專用裝置有消防泵、消防炮。

【底盤技術參數】

底盤型號

ZZ5447TXFV466MF1

底盤名稱

消防車底盤

商標名稱

豪沃牌

生產企業

中國重汽集團濟南卡車股份有限公司

軸數

4

輪胎數

12

軸距

1950+4600+1400

輪胎規格

385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR

鋼板彈簧片數

11/11/12,4/4/5,4/4/-/-

前輪距

2110/2110

燃料種類

柴油

后輪距

1830/1830,1850/1850

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

MC11.44-60

中國重型汽車集團有限公司

10518

327

整車詳細介紹

改裝說明

改裝配置：

一、 容  罐

容    量：水：21000Kg   泡沫：4000kg

材    質： 水罐：優質鋼板，經高科技防腐處理

           泡沫罐：304不銹鋼板，經高科技防腐處理

結    構： 框架焊接，罐體內設置縱、橫防蕩板，以減少車輛行駛過程中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使罐體具有足夠的強度、剛度。

罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流量的裝置和濾網。

罐內設有不銹鋼浮球式液位指示器，可通過儀表板上液位表顯示罐內滅火劑的容量；罐底設有帶球閥的排污口。

罐體設有2個76mm溢流管，車廂兩邊各2個76mm注入口，便于其他車輛供水加液之用。

設    備：2個人口孔，帶有快速鎖緊及開啟裝置。

2個液位指示器。

2個排污口，帶不銹鋼球閥。

4個注水口（左右各二）

工藝：焊接牢固、可靠，去除清理夾渣、虛焊等缺陷；焊后應對罐體做24小時靜水壓試驗，確保不滲漏。

二、 消防泵及管路系統

消防泵：CB10/100低壓消防泵（上海茸申）

流    量： 100L/s

壓    力： 1.0MPa

安裝型式： 后置

真空泵：活塞式；

真空泵材質：耐磨、抗腐蝕達到密封要求；

引水時間≤35s，吸深≥7m。

最大真空度：≥85kPa；

管路系統

吸水管路：水泵設有Φ150mm進水口，可從天然水源、液罐、消防蓄水池吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1個帶Φ150mm蝶閥的進水口，用于與水罐相連接。

出水管路：

   車頂設置1個Φ100mm出水消防炮管路及控制閥，采用撓性接頭；

泵房左右兩側各設置1個Φ80mm和1個Φ65mm手動球閥控制的出水口。

注水管路：泵房?jī)?nèi)設置1個Φ65mm水泵向罐內注水管路及控制閥；

車廂左右兩側各有2個Φ65mm注水管，可向罐內注水，接口為內扣式接口，并設有悶蓋。

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路連通的冷卻水管路及控制閥。

三、 消防炮

型    號：PL8/80型消防炮（威斯特）

流    量：80（1/s）

射    程：水≥70m   泡沫≥65m

壓    力：1.0MPa

位  置：位于水罐頂部。

控  制：采用手動控制，帶鎖止機構，方便操作。
