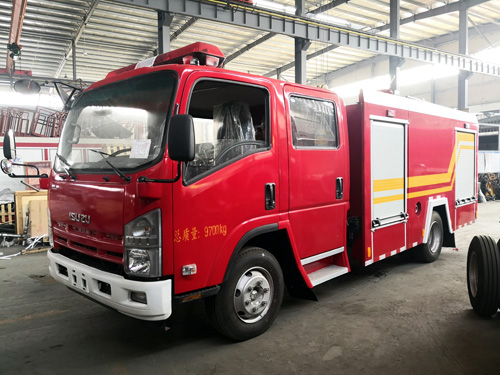

程力威牌CLW5100GXFSG35/QL型水罐消防車

【整車技術參數】

產品商標

程力威牌

公告批次

363

產品名稱

程力威牌CLW5100GXFSG35/QL型水罐消防車

總質量

10200

罐體容積(m3)

3.550

額定質量

3550

外形尺寸

6990 * 2200 * 2950 (mm)

整備質量

6200

貨廂尺寸

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

3+3

鞍座最大載質量

接近角/離去角(°)

20/11

前懸/后懸

1110/2065

軸荷

3500/6700

最高車速(km/h)

100

備注：

水罐容積為3.550立方米,為一異型罐,前端尺寸:930×950×1210,后端尺寸:1020×2150×1210。整體式側后防護結構,后防護離地高度:385mm。ABS 生產企業為浙江亞太機電股份有限公司,型號為APG3550500H1。主要專用裝置有消防泵、消防炮。燈具僅在作業時使用。

【底盤技術參數】

底盤型號

QL1110ANKAY

底盤名稱

載貨汽車底盤

商標名稱

五十鈴牌

生產企業

慶鈴汽車股份有限公司

軸數

2

輪胎數

6

軸距

3815

輪胎規格

235/75R17.5 16PR,8.25R20 14PR

鋼板彈簧片數

8/10+6

前輪距

1680

燃料種類

柴油

后輪距

1650

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

4HK1-TCG61

五十鈴(中國)發動機有限公司

5193

139

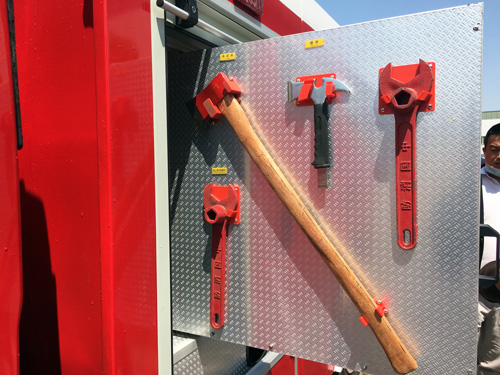

整車詳細介紹

改裝說明

改裝配置：

一、消防泵及管路系統

消防泵：CB10/30低壓消防泵（上海茸申）

流量： 30L/s

壓力： 1.0MPa

安裝型式： 后置

真空泵：活塞式；

真空泵材質：耐磨、抗腐蝕達到密封要求；

引水時間≤35s，吸深≥7m。

最大真空度：≥85kPa；

管路系統

吸水管路：水泵設有Φ100mm進水口，可從天然水源、液罐、消防蓄水池吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1個帶Φ100mm蝶閥的進水口，用于與水罐相連接。

出水管路：

車頂設置1個Φ76mm出水消防炮管路及控制閥，采用撓性接頭；

泵房左右兩側各設置1個Φ80mm手動球閥控制的出水口。

注水管路：泵房?jī)?nèi)設置1個Φ65mm水泵向罐內注水管路及控制閥；

車廂左右兩側各有1個Φ65mm注水管，可向罐內注水，接口為內扣式接口，并設有悶蓋。

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路連通的冷卻水管路及控制閥。

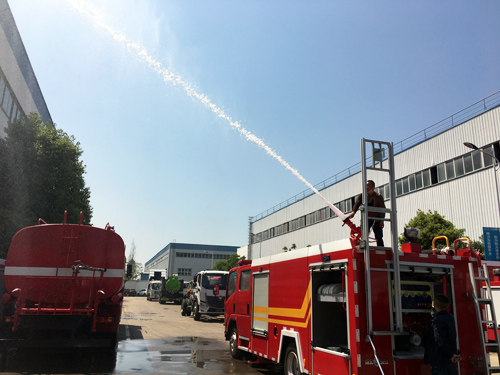

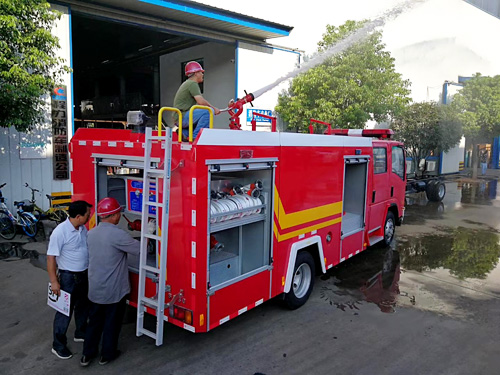

二、消防炮

型號：PS30-50D型消防炮（威斯特）

流量：30（1/s）

射程：水≥50m

壓力：1.0MPa

位置：位于水罐頂部。

控制：采用手動控制，帶鎖止機構，方便操作。
