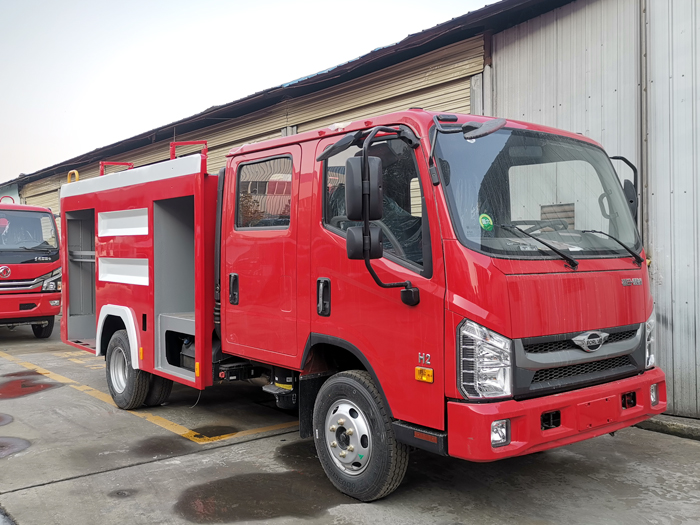

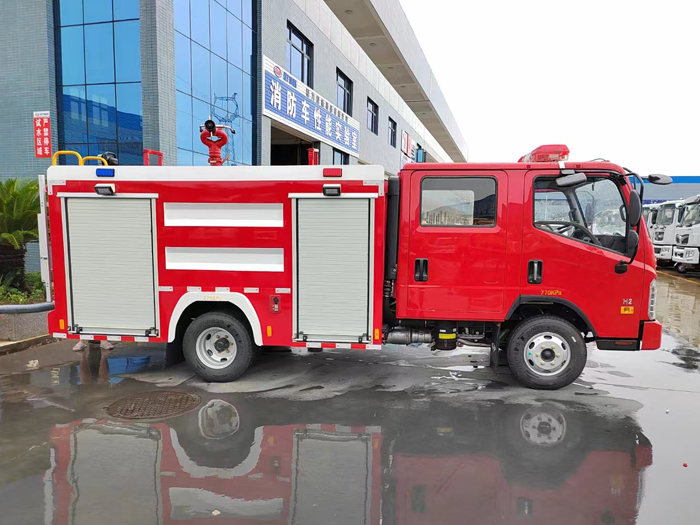

程力威牌CLW5070GXFSG25/AXF型水罐消防車

【整車技術參數】

產品商標

程力威牌

公告批次

363

產品名稱

程力威牌CLW5070GXFSG25/AXF型水罐消防車

總質量

7100

罐體容積(m3)

2.600

額定質量

2600

外形尺寸

6385 * 2090 * 2870 (mm)

整備質量

4050

貨廂尺寸

額定載客(人)

準拖掛車總質量

駕駛室準乘人數(人)

3+3

鞍座最大載質量

接近角/離去角(°)

26/15

前懸/后懸

1130/1895

軸荷

2385/4715

最高車速(km/h)

95

備注：

水罐容積:2.600立方米,水罐為一異型罐,前端尺寸:900×870×1105mm,后端尺寸:840×2000×1105mm。整體式側后防護結構,后防護離地高度:454mm。ABS生產企業為廣州瑞立科密汽車電子股份有限公司,型號為CM4XL-4S/4M。主要專用裝置有消防泵、消防炮。燈具僅在作業時使用。

【底盤技術參數】

底盤型號

BJ1076VEADA-51

底盤名稱

載貨汽車底盤

商標名稱

福田牌

生產企業

北汽福田汽車股份有限公司

軸數

2

輪胎數

6

軸距

3360

輪胎規格

7.00R16LT 14PR,7.50R16 12PR,7.50R16LT 12PR

鋼板彈簧片數

3/6+6

前輪距

1550,1575

燃料種類

柴油

后輪距

1485,1590

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

發動機排量

發動機功率

Q23-115C60

安徽全柴動力股份有限公司

2300

85

Q28-130C60

安徽全柴動力股份有限公司

2800

96

整車詳細介紹

改裝說明

改裝配置：

消防泵及管路系統

消防泵：CB10/30 低壓消防泵

流量：30L/s

壓力：1.0MPa

安裝型式：  后置

真空泵：活塞式；

真空泵材質：耐磨、抗腐蝕達到密封要求；

引水時間≤35s，吸深≥7m。

最大真空度： ≥85kPa；

管路系統

吸水管路：水泵設有Φ100mm進水口，可從天然水源、液罐、消防蓄水池 吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1 個 帶Φ100mm 蝶閥的進水口，用于與水罐相連接。

出水管路：車頂設置 1 個Φ76mm 出水消防炮管路及控制閥，采用撓性接頭； 泵房左右兩側各設置 1 個Φ65mm 手動球閥控制的出水口。

注水管路：泵房?jī)?nèi)設置 1 個Φ76mm 水泵向罐內注水管路及控制閥；

車廂左右兩側各有 1 個Φ76mm 注水管，可向罐內注水并設有悶蓋。

放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別 配有球閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路 連通的冷卻水管路及控制閥。

消防炮

型號：PS8/30W 型消防炮

流量：30 (1/s)

射程：水≥55m

壓力：1.0MPa

位置：位于水罐頂部。

控制：采用手動控制，帶鎖止機構，方便操作。
