4325+1350

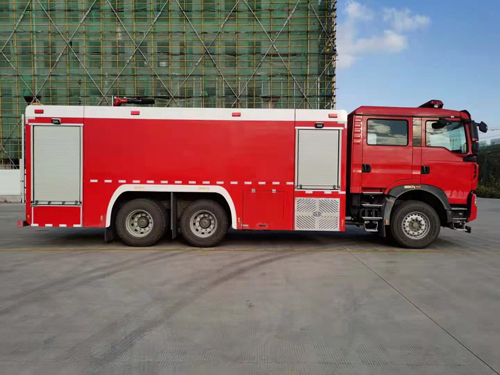

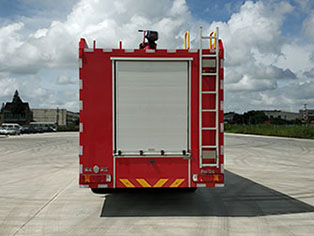

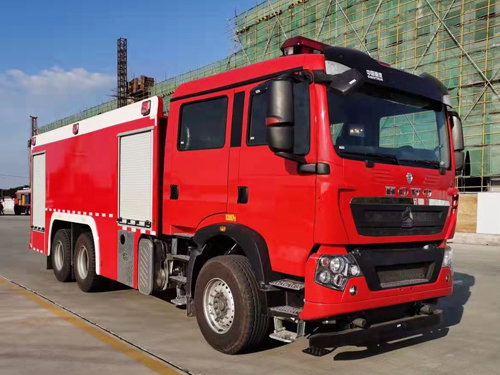

罐體總?cè)莘e為11.941立方米,水罐容積:9.000立方米,水罐尺寸:2550?400?530mm,泡沫液罐容積:2.941立方米,泡沫液罐尺寸:835?400?530mm。整體式側后防護結構,后防護離地高度:495mm。ABS生產企業為威伯科汽車控制系統(中國)有限公司,型號為4460046300。主要專用裝置有消防泵、消防炮。

一、 容  量： 水罐：10000L    泡沫罐：2000L
1、水罐
1）材質: 碳鋼整體磷化處理，設計厚度為4：4：3（底板：側板：防蕩板）。
2）罐體固定：與底盤車架鋼性聯接。
3）設置
人孔：設DN430人孔一個，帶有快速鎖定/開啟、自動泄壓裝置。溢流口：設DN50溢流口一個。
放余水口：設一個DN40水罐放余水口，配球閥。
注水口：  在車的左右兩側各接一只DN80接口,帶悶蓋。

2、泡沫罐:
1）結構：與水罐一體
2）容量: 2000kg（PM70HM）。
3）材質: 不銹鋼，設計厚度4：4：3（底板：側板：防蕩板）。
4）設置人孔：設DN430人孔1個,帶有快速鎖定/開啟、自動泄壓裝置。溢流口：設DN50溢流口一個。
放余水口：設1 個DN40泡沫罐放余液口，配球閥。

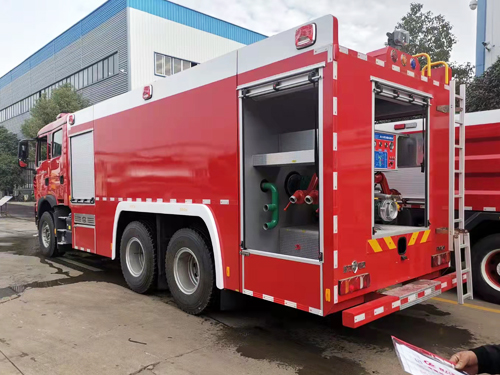

二、 消防泵

型號：CB20.10/30.60

流量：低壓 60L/s   中壓30L/s

壓力：低壓 1.0Mpa  中壓2.0Mpa

引水時間：≤50s

安裝形式：后置式

三、消防炮
 型  號：PL48
 壓  力：1.0～1.2MPa
 流  量：水48L/S，
 射  程：水≥65m  泡沫≥60m
 回轉角度：水平360°，俯仰-30°～80°

四、泡沫比例混合系統:
   形式：手動泡沫比例混合系統，混合比例3%、6%
   型號：PH48，總成外購。

五、管路系統

內進水管路：1個Φ135mm的后進水，由罐體進入消防泵，裝1只Φ135mm蝶閥，連接液罐與水泵
外進水管路：泵外進水口管徑Φ135mm，并配有8米吸水管總。
出水管路：※ 水泵有2個Φ80mm球閥控制的支線出水口（悶蓋密封）；
※ 水泵有2個Φ65mm球閥控制的干線出水口（悶蓋密封）；
※ 1個Φ100mm的炮管路，采用Φ100mm撓性接頭，并用Φ100mm球閥控制。
注水管路：※ 1個Φ50mm的內注水管路，可通過水泵直接向罐內注水；
※ 在車身兩側各有1個Φ65mm的外注口；放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況， 配有冷卻水管路及不銹鋼球閥。
泡沫管路：采用不銹鋼管路和不銹鋼球閥。

六、取力器
型式：夾心式
操縱：電磁閥控制
冷卻方式：強制可調式水冷
潤滑方式：飛濺式油潤滑
